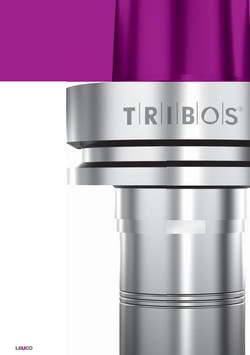

Système de serrage TRIBOS

La performance dans l’usinage sur CN se traduit par des vitesses de rotation élevées ; d’importantes vitesses d’avance et une qualité parfaite. Grâce à sa grande  concentricité, le système de frettage LEUCO TRIBOS est le système de serrage idéal dans le domaine de l’usinage de haute qualité.

En tant qu’interface entre la machine et l’outil, le système de serrage LEUCO TRIBOS est un lien extrêmement précis entre la machine et l’outil et œuvre pour une très grande concentricité. Son petit poids et son équilibrage permettent au mandrin LEUCO TRIBOS de ne pas être sujet aux vibrations.

Sa forme élancée et son encombrement minimal permettent l’usinage d’endroits difficiles d’accès. En combinaison avec des rallonges adaptées, tout est pratiquement permis.

Machine/Utilisation

  • Centres d’usinage CN avec magasin automatique
  • Serrage de précision d’outils à queue cylindriques

Exécution

  • N max = 40.000 T/min
  • Pour rotation à droite et à gauche

Avantages

  • Le faible poids de l’attachement préserve les broches
  • Adapté aux grandes vitesses
  • Aspiration des copeaux optimale grâce à une construction élancée
  • Sécurité des process, tenue et qualité de coupe excellentes grâce à une très grande concentricité et une précision de fixation (<0.003mm)







Principe de fonctionnement

Principe de fonctionnement du mandrin LEUCO Tribos



  • Le diamètre intérieur du TRIBOS est en forme de triangle sphérique
  • Une pression est exercée en 3 points et permet de transformer le contour intérieur en cylindre
  • L’outil peut être enfilé dans le mandrin
  • Après le relâchement de la pression, le système retrouve sa forme initiale et enveloppe la queue de l’outil sur 3 lignes avec une forte compression

Comparatif entre un système de serrage à pince et un système de serrage TRIBOS
